Comment se compose un tableau électrique ?

tableau electrique

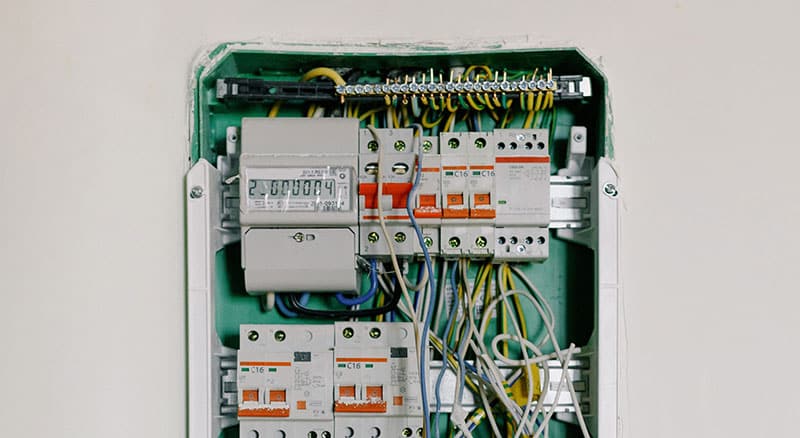

Un tableau électrique est le panneau de commande de l’électricité de votre maison, il est généralement situé près de la porte. Nous allons décoder les mystères de cet appareil, dont dépend toute votre électricité.

Bien que nous l’appelions familièrement le tableau électrique, son nom technique est le tableau de contrôle général et de sécurité. Ses fonctions précises sont de contrôler les installations électriques et de protéger à la fois les personnes et les appareils qui sont connectés au réseau.

Les différents composants du tableau électrique

L’interrupteur de commande de puissance

Si le tableau électrique avait un patron, ce serait l’interrupteur de commande de puissance. Il est placé dans la première position à l’intérieur du tableau électrique, avant l’interrupteur général automatique, que nous verrons plus tard.

L’interrupteur de commande de puissance est chargé de couper l’alimentation électrique sur commande Plus de puissance que celle qui a été commandée, ou en cas de surcharge ou de court-circuit, afin d’éviter d’endommager l’installation.

Dans certains cas, l’interrupteur de commande de puissance est séparé du reste des interrupteurs, avec son propre capuchon et son propre joint (dans le cas d’un vieux panneau sans système de gestion à distance). Cela permet d’éviter qu’il ne soit manipulé, remplacé ou ponté, étant donné que l’une ou l’autre de ces actions équivaudrait à frauder le système. Dans les nouveaux compteurs, l’interrupteur de commande de puissance est intégré dans le panneau lui-même, il n’est donc pas nécessaire de prendre des mesures pour empêcher sa manipulation.

L’interrupteur général automatique

L’interrupteur général automatique est un élément présent uniquement dans les tableaux électriques récemment installés. Si votre tableau électrique est ancien, vous n’en trouverez pas à l’intérieur. Sa fonction est de couper l’électricité pour l’ensemble du bâtiment en cas de court-circuit ou de surcharge, que ce soit en raison d’un grand nombre d’appareils domestiques allumés ou d’un court-circuit.

L’interrupteur général automatique veille à ce que la limite maximale de l’installation ne soit pas dépassée. Vous auriez pu commander 10 kw de puissance, mais si votre installation n’est pas équipée pour supporter plus de 6 kw, elle ne servira à rien, étant donné que l’interrupteur général automatique s’arrêtera lorsque ces 6 kw seront dépassés.

Le protecteur de surtension

C’est un autre élément qui est obligatoire dans les tableaux électriques nouvellement installés afin de renforcer la sécurité. Le parafoudre, comme son nom l’indique, protège les appareils électriques de la maison contre les dommages causés par les surtensions, quelle que soit leur nature.

Ces pics de tension peuvent être provoqués, par exemple, par la foudre lors d’un orage et peuvent causer des dommages aux appareils, à l’installation et même aux personnes. En cas de surtension, le protecteur de surtension agira comme un bouclier déviant le courant vers la connexion à la terre, évitant ainsi d’endommager les appareils électriques.

L’interrupteur différentiel

L’interrupteur différentiel est différent des autres. Il est facilement reconnaissable, car il est équipé d’un levier pivotant, plus communément appelé vis de blocage. Cet élément protège l’installation contre les fuites de courant, empêchant une « étincelle » (ou pire encore) si nous touchons un appareil ménager avec un câble mal fixé. C’est pourquoi, si à un moment donné, l’interrupteur différentiel s’éteint, c’est parce qu’une fuite de courant s’est produit en raison d’une anomalie dans l’installation ou d’un appareil domestique défectueux.

En règle générale, il y a un différentiel pour chaque installation électrique, mais en fonction de la taille de la propriété, il peut y en avoir deux ou trois pour contrôler les différentes zones des locaux.

Les petits interrupteurs de puissance

Ces interrupteurs contrôlent séparément l’alimentation en électricité des différents appareils domestiques et circuits électriques : machines à laver, éclairage, réfrigérateurs, prises de courant, etc. Ils sont toujours ensemble. Ils sont inséparables, comme de bons frères et sœurs, et s’ils détectent une consommation excessive dans une partie de la maison, l’interrupteur concerné se déconnecte automatiquement. Ainsi, seule cette partie est privée d’électricité, et non le reste de la propriété.

Comme l’interrupteur de commande de puissance et l’interrupteur général automatique, ce sont des disjoncteurs magnétothermiques qui servent à couper l’électricité manuellement ou automatiquement, et indépendamment des appareils qui en dépendent en cas de court-circuit ou de surcharge.

Les petits interrupteurs de puissance sont également utiles pour les tâches de construction ou de maintenance, en donnant la possibilité de priver d’électricité une certaine partie de l’installation sans avoir à couper l’alimentation en totalité.
